1. Конечно-элементный тепловой расчет квазистационарного состояния системы с использованием комплекса ИСПА

Информация о задаче

Название задачи

Задача_1

Комментарий



Автор

Гришин

Компания

СОФОС

Дата

02.02.2025 16:03:54

Имя файла



Параметры расчета

Процесс

Установившиеся значения

Время моделирования



Временной шаг





Материалы

Алюминий

Теплопроводность

160 Вт/(м•К)

Коэффициент теплового расширения

2.4E-005 1/К

Теплоёмкость

900 Дж/(кг•К)



Воздух

Теплопроводность

0.027 Вт/(м•К)

Коэффициент теплового расширения

0 1/К

Плотность масс

1.1 кг/м³

Теплоёмкость

1000 Дж/(кг•К)



Пластик ПВХ

Теплопроводность

0.16 Вт/(м•К)

Коэффициент теплового расширения

0 1/К

Теплоёмкость

1600 Дж/(кг•К)





Стекло

Теплопроводность

0.75 Вт/(м•К)

Коэффициент теплового расширения

9E-006 1/К

Теплоёмкость

834.6 Дж/(кг•К)



Гидропароизол

Теплопроводность

0.1 Вт/(м•К)

Коэффициент теплового расширения

0 1/К

Теплоёмкость

800 Дж/(кг•К)



Свойства сетки

Сетка_2

Тип элемента

Линейный тетраэдр

Количество элементов

222367

Количество узлов

42293



Граничные условия

Конвективный теплообмен

Тип нагружения

Конвекция

Температура

-20 C

Коэффициент конвекции

9 Вт/(м²•C)

Конвективный теплообмен_1

Тип нагружения

Конвекция

Температура

75 C (радиатор отопления 3кВт)

Коэффициент конвекции

7 Вт/(м²•C)



Конвективный теплообмен_22

Тип нагружения

Конвекция (температура помещения)

Температура

25 C

Коэффициент конвекции

7 Вт/(м²•C)



1.1. Расчетная модель распределения тепла у оконного блока

Начальные условия:

Температура помещения 25 °С; температура радиатора отопления 75 °С; внешняя температура -20°С

  • Оконный блок (ПВХ) системы Rehau Blitz, стеклопакет однокамерный 4х12х4 мм с пластиковым подоконником (Витраж, шириной 400мм).
  • Оконный блок (ПВХ) системы Rehau Blitz, стеклопакет однокамерный 4х12х4 мм с Алюминиевым  подоконником (Алюмсилл, шириной 400мм).
  • Оконный блок Алюминиевой системы (Эльбрус W75мм), стеклопакет однокамерный 4х12х4 мм с Алюминиевым подоконником (Алюмсилл, шириной 400мм).

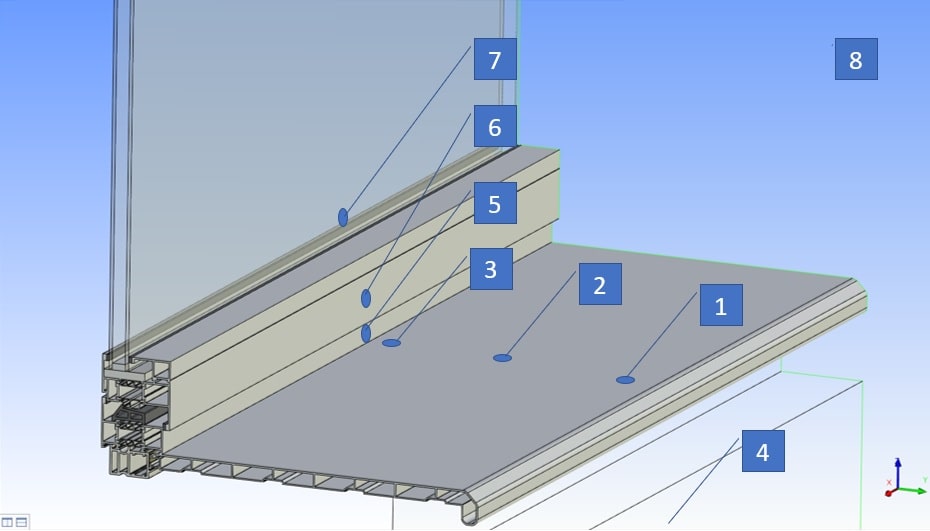

Схема расположения термопар

Схема расположения термопар

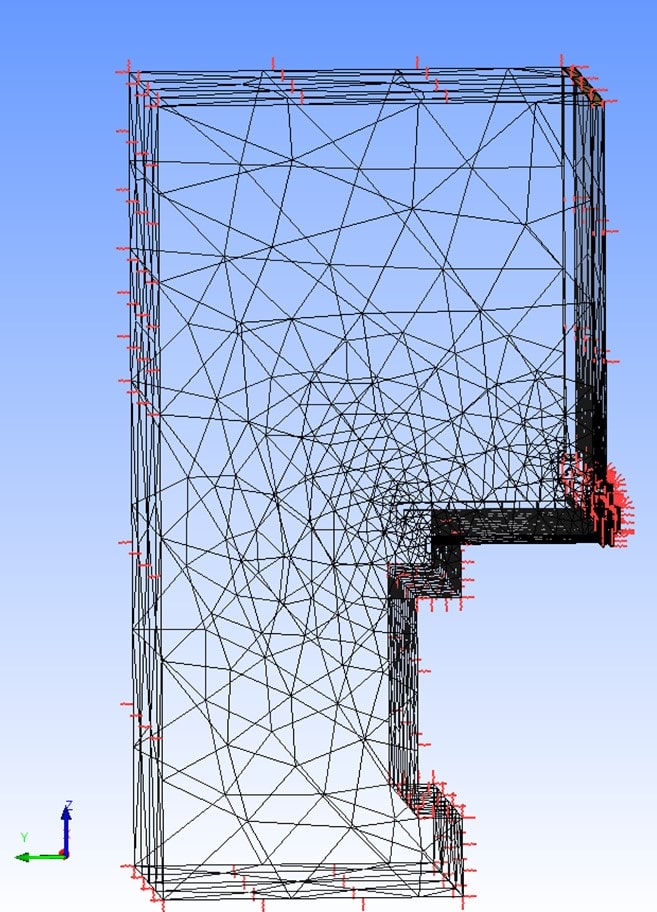

Конечно-элементная модель (сетка), нагружение и граничные условия



1) Оконный блок (ПВХ) системы Rehau Blitz, стеклопакет однокамерный 4х12х4 мм с пластиковым подоконником (Витраж, шириной 400мм)

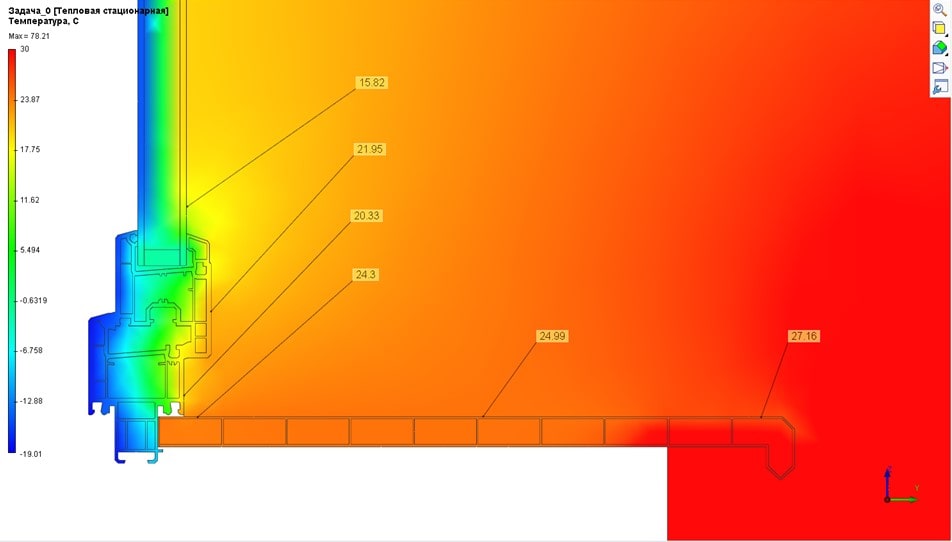

Оконный блок (ПВХ) системы Rehau Blitz пластиковым подоконником

2) Оконный блок (ПВХ) системы Rehau Blitz, стеклопакет однокамерный 4х12х4 мм с алюминиевым подоконником (Алюмсилл, шириной 400мм)

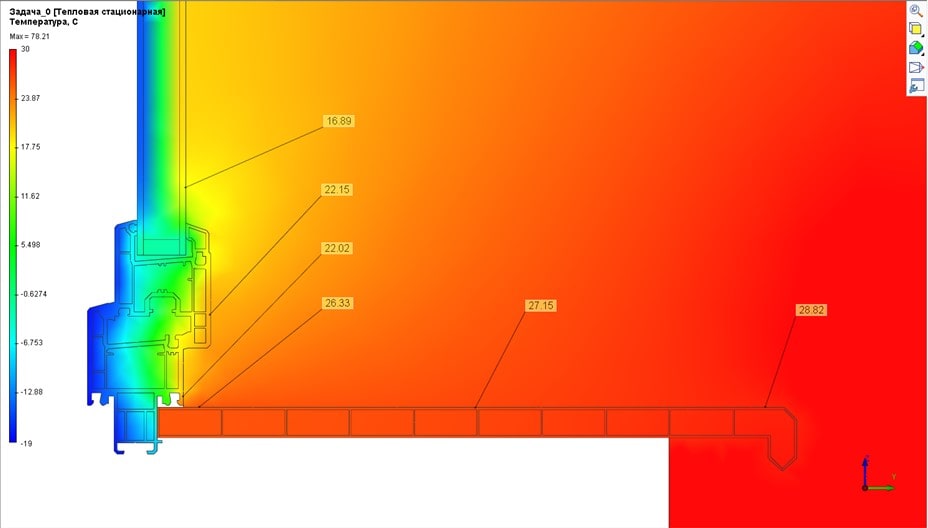

Оконный блок (ПВХ) системы Rehau Blitz с алюминиевым подоконником



3) Оконный блок Алюминиевой системы (Эльбрус W75мм), стеклопакет однокамерный 4х12х4 мм с алюминиевым подоконником (Алюмсилл, шириной 400мм)

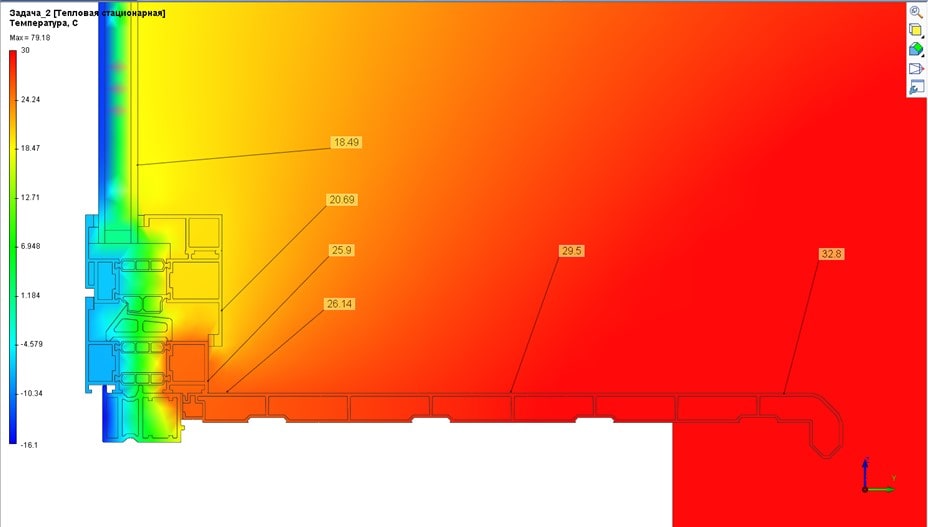

Оконный блок алюминиевой системы (Эльбрус W75мм) с алюминиевым подоконником
